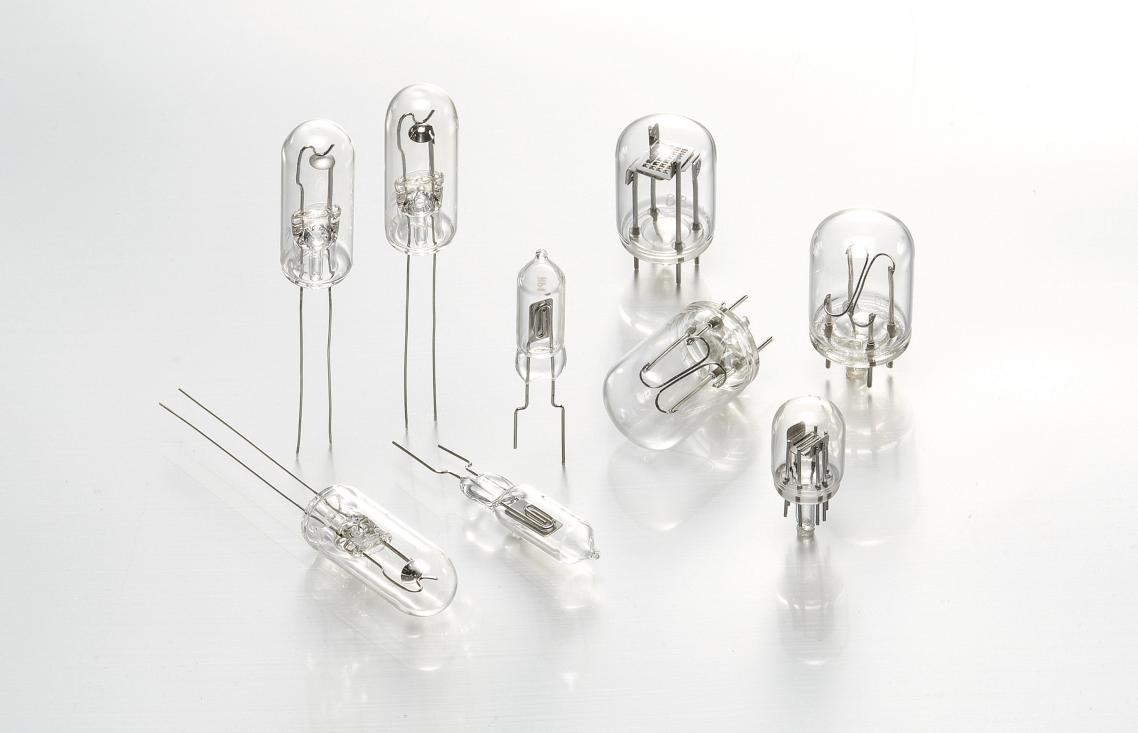

紫 外 光 电 管
产 品 介 绍
重庆乾麒元光电科技有限公司
地址：重庆市九龙坡区半山一村69号3幢12-7号
电话：16602302839 E-mail：3515696715@qq.com
一、紫外光电管简介
当光照射到光阴极时，光阴极向管中激发出光电子。这些光电子在电场的作用下向阳极运动，由于途中与管中气体原子碰撞而发生电离现象，并在电离过程中形成新的电子与光电子一起都被阳极接收，正离子却向相反方向运动被阴极接收。因此在整个电路内，形成有数倍于真空光电管的光电流。紫外光电管主要应用的是金属的光电效应和气体的倍增效应，能很好的探测185nm~300nm光谱范围的紫外线辐射，并产生光电流。而对这个光谱区域以外的辐射不敏感，例如可见太阳光以及室内照明光源。所以不用像其他半导体器件那样还要使用可见光的遮光片，故使用起来比较方便。
紫外光电管能够检测微弱的紫外辐射，可以用在锅炉燃油、燃气监控、火灾报警、电力系统对无人值守变压器进行防雷击监控等。
二、紫外光电管的特征
1、具有检测非常微弱的紫外辐射；
2、对可见光和红外线不响应；
3、高可靠性和长寿命；
4、高响应速度；
5、低电流工作；
6、质量轻。
三、紫外光电管的应用
1、锅炉然油和燃气监控装置；
2、火灾报警装置；
3、紫外光线泄漏监测装置；
4、自动化设备控制装置；
5、飞机发动机及机舱的紫外监控装置；
6、坦克及其它装甲车辆的三防系统。

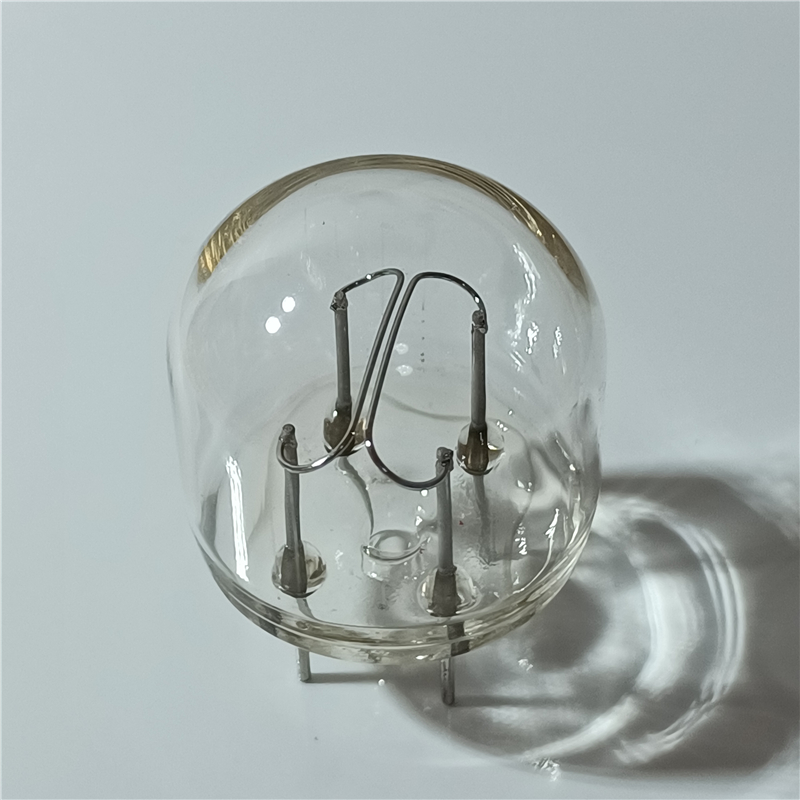

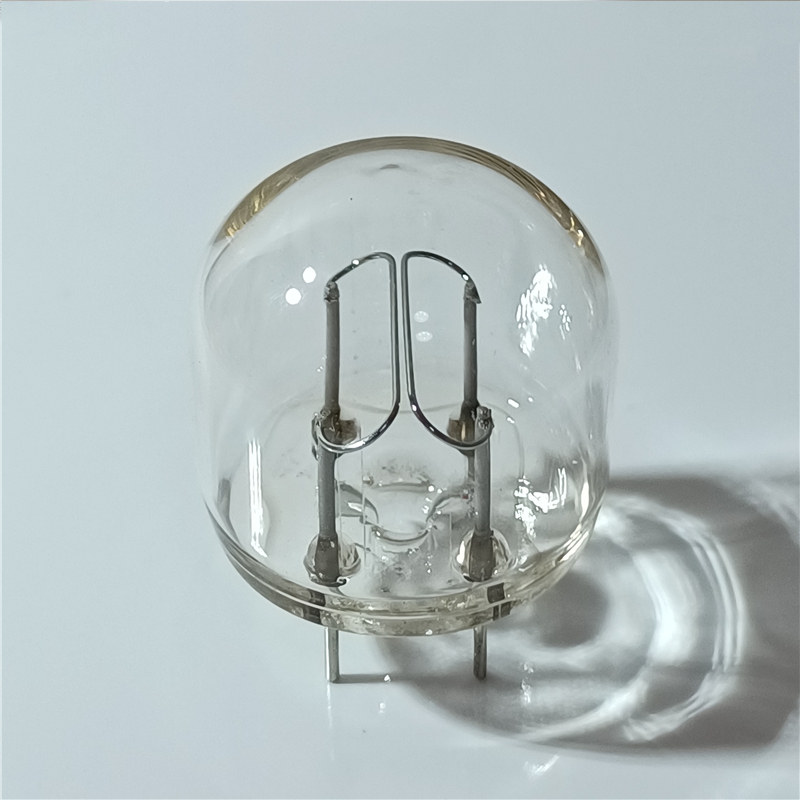

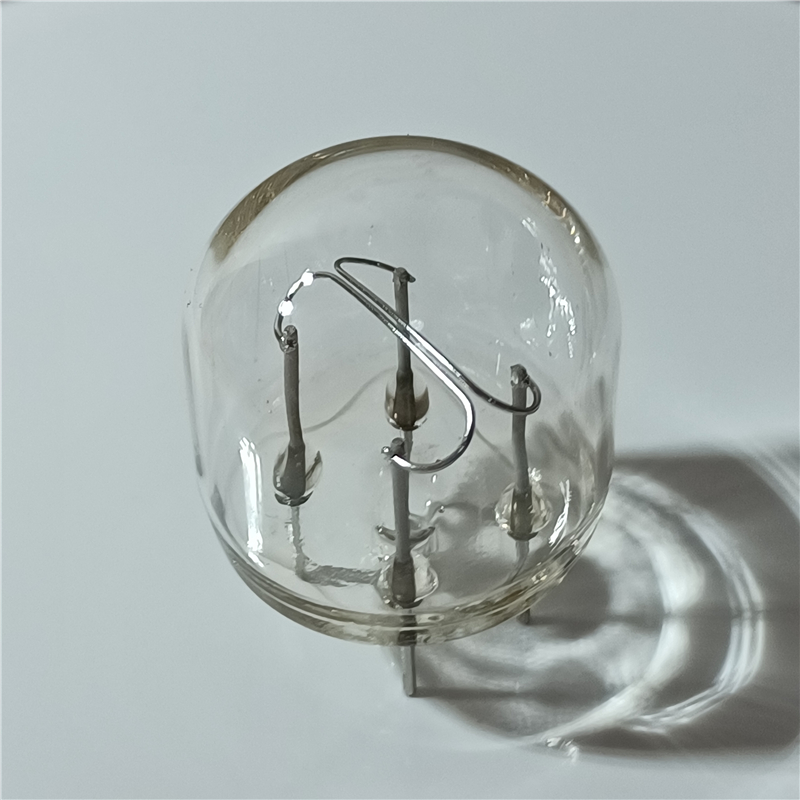

四、紫外光电管规格&技术参数
表1 产品简介及性能
| 型号 | 外形(参见图1) | 玻璃材料 | 电极材料 | 重量(g) | 光谱响应范围(nm) (参见图2) | 最大工作 电压(V) | 最大平均输出电流(mA) | 应用环境温度(℃) |
GD-34 | ① | 透紫玻璃 | Ni | 3 | 185~260/A | 400 | 3 | -20~+70 |
GD-35 | ② | 透紫玻璃 | Ni | 1.5 | 185~260/A | 400 | 3 | -20~+70 |
GD-708 | ③ | 透紫玻璃 | Mo | 5 | 185~300/B | 260 | 3 | -20~+70 |
GD-18 | ④ | 透紫玻璃 | Mo | 10 | 185~300/B | 260 | 3 | -20~+70 |
GD-708A | ⑤ | 透紫玻璃 | Mo | 5 | 185~300/B | 260 | 3 | -20~+70 |
GD-708P | ③ | 透紫玻璃 | Mo | 5 | 185~300/B | 260 | 3 | -20~+70 |
表2 产品主要技术指标
| 型号 | 启动电压(V) | 管压降(V) | 灵敏度(cps) | 本底(cps) | 寿命(h) | 工作电压(V) | 平均输出电流(mA) | 管座（参考图4） |
| GD-34 | <280 | <240 | >2000 | <10 | 10000 | 325±25 | 0.5 | - |
| GD-35 | <280 | <240 | >4000 | <10 | 10000 | 325±25 | 1 | - |
| GD-708 | <180 | <210 | >1000 | <10 | 10000 | 220±20 | 1 | GZC13-F |
| GD-18 | <180 | <210 | >1000 | <10 | 10000 | 220±20 | 1 | GZC9-F |
| GD-708A | <180 | <210 | >1000 | <10 | 10000 | 220±20 | 1 | GZC13-F |
| GD-708P | <180 | <210 | >1500 | <10 | 10000 | 220±20 | 1 | GZC13-F |

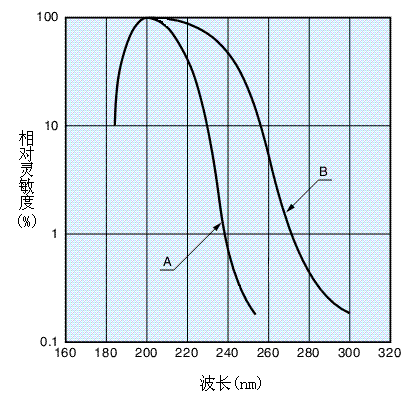

图2 光谱响应曲线

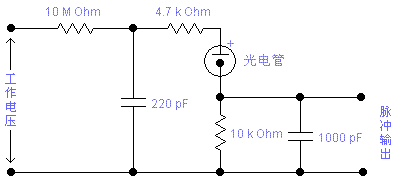

图3 典型应用电路图
图4 管座图形
五、安装方式
紫外光电管与系统一般采用管座连接方式进行连接。若采用焊接方式连接，需特别注意管脚处的焊接温度不得超过250℃，否则将可能导致玻壳炸裂。
管脚间的玻璃突出部位（排气管）不得受力、碰撞，以免管子漏气失效。
插入或拔出管座时，必须与管座呈垂直方向用力，切勿硬掰、硬扭造成损坏。
电极连接方式：用正确的连接方式连接紫外光电管电极，如电极连接相反，则可能造成故障或信号衰弱。
六、使用说明
使用前需将管子擦拭干净，尤其是管子顶部不得有油污、灰尘等赃物粘附，否则会影响其使用性能。
管子工作电压不得超过规定的最大工作电压，否则可能影响管子的工作性能及寿命。
工作电压须保持稳定，否则容易造成管子参数变化或使用失效。
